1 – 30 MHz Mantelstroomfilter zelfbouw kit

 39,00 Incl. BTW

(4 klantbeoordelingen)

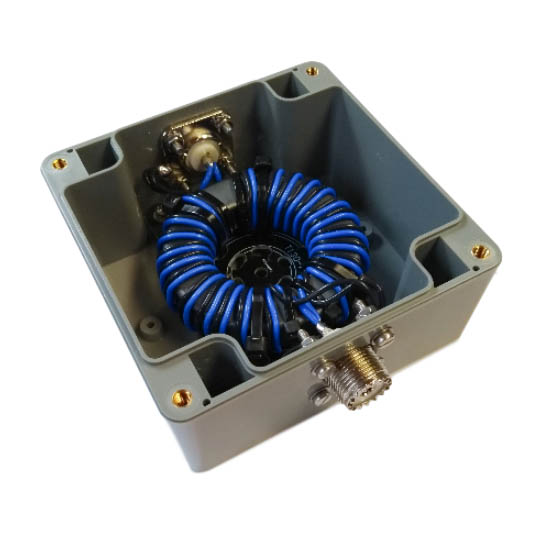

1 – 30 MHz Mantelstroom filter zelfbouw kit

Frequentie gebied: 1 – 30 MHz

Geschikt tot 800 Watt

Impedantie: 50 Ohm

Er zijn vele soorten mantelstroom filters beschikbaar, HF Kits kiest voor een Mantelstroom filter met bifilaire wikkelingen voor optimale demping. Dit mantelstroom filter is geoptimaliseerd voor de 80 en 160 meter band. Dit filter presteert op het gehele HF spectrum zeer goed. De demping bedraagt dan ook over het hele frequentie spectrum rond de 30 dB. Dit filter is dan ook een echte allrounder voor amateurs die van 160 meter tot 10 meter willen werken.

Klik hier voor een uitgebreide bouwbeschrijving van dit mantelstroom filter

Deze kit bevat alle onderdelen om dit bifilair gewikkelde mantelstroom filter te bouwen. Nu met handig bevestigingsplaatje voor de ringkern, hierdoor is lijmen niet meer nodig. Zie de complete onderdelenlijst en details over dit filter onderaan de pagina in de productomschrijving.

Op voorraad

Categorie: Artikelnummer: CHOKE-BIFILAIR-31

Beschrijving

1 –  30 MHz Mantelstroomfilter met bifilaire wikkelingen voor optimale demping

Er zijn veel soorten mantelstroom filters beschikbaar, HF Kits kiest voor een Mantelstroom filter met bifilaire wikkelingen voor optimale demping. Dit 1 – 30 MHz Mantelstroomfilter is geoptimaliseerd voor de 80 en 160 meter band. Er wordt in dit geval gebruik gemaakt van een FT240-31 ringkern met optimale prestaties voor de lagere banden. Het 1 – 30 MHz Mantelstroomfilter presteert op het gehele HF spectrum zeer goed. De demping bedraagt dan ook over het hele frequentie spectrum rond de 30 dB. Dit filter is dan ook een echte allrounder voor amateurs die van 160 meter tot 10 meter willen werken. Zelfs mensen die zich bezig houden met LPAM kunnen gebruik maken van dit filter.

LF-HF-Mantelstroomfilter

Waarom worden mantelstroom filters gebruikt? Mantelstroom filters kennen vele toepassingen. Hier enkele voorbeelden: Bij “EndFed” antennes zodat niet de volledige coaxkabel onderdeel wordt van de antenne. Bij “ground plane” antennes, zodat de mantel van de coaxkabel niet als radiaal wordt gebruikt. Tussen transceiver en amplifier ter voorkoming van aard-lussen. Direct bij het voedingspunt van een dipool antenne (hier wordt het vaak een stroom BalUn genoemd). Een andere situatie waar het nuttig kan zijn is bij het binnenkomen van de woning (shack). Doordat de coaxkabel in veel gevallen niet exact haaks op de antenne het voedingspunt verlaat, kortom de mantel van de coaxkabel pikt het signaal van de antenne direct op.

De belangrijkste reden om een mantelstroom filter te gebruiken is om er voor te zorgen dat de mantel van de coax kabel geen onderdeel wordt van het antenne systeem en hierdoor mee gaat stralen. Dit heeft allerlei vervelende effecten tot gevolg, denk aan: interferentie, inspraak, verstoord stralingspatroon van de antenne en onrustige ontvangst. Dit laatste komt doordat niet alleen de mantel van de coaxkabel gaat stralen als er wordt gezonden maar de mantel werkt ook als ontvangstantenne. Juist doordat de coaxkabel vaak een aanzienlijk traject aflegt binnen de woning, dicht bij storingbronnen (lichtnet, PLC etc…) is nuttig deze storingsbronnen te elimineren. Kortom reden genoeg om een mantelstroom filter te gebruiken.

Het effect van dit mantelstroom filter met bifilaire wikkelingen is moeilijk te voorspellen. Dit is namelijk sterk afhankelijk van plaatselijke omstandigheden. Denk aan: Het type antenne, plaatsing van de antenne, type voedingslijn, de plaatsing van de voedingslijn en vooral lokale storingsbronnen. Er zijn fabrikanten die op voorhand een significante daling van storing beloven, echter is dit niet reëel. Er zijn gevallen bekend waar de storing met twee tot drie S-punten afneemt, maar ook gevallen waar het filter geen effect heeft.

Deze kit bevat:

  • IP65 behuizing 100 x 100 x 55 mm
  • Ring kern Amidon FT240-31
  • Wikkeldraad 18 AWG – 4x 85cm PTFE 19 x 0.25 mm koper “Silver plated”
  • Ringkern bevestigingsplaatje
  • RVS M3 6 mm schroeven 4x
  • RVS M3 veerring 4x
  • 2x PL 259 chassisdeel
  • 2x M3 kabelschoen
  • 8x RVS M3 boutje 12mm
  • 8x RVS M3 moer
  • 8x RVS M3 ring
  • 8x RVS M3 tandveerring

Klik hier voor een uitgebreide bouwbeschrijving van dit mantelstroom filter

Tips:

  • Plaats het mantelstroomfilter bij een End Fed antenne niet direct onder bij het voedingspunt.

4 beoordelingen voor 1 – 30 MHz Mantelstroomfilter zelfbouw kit
