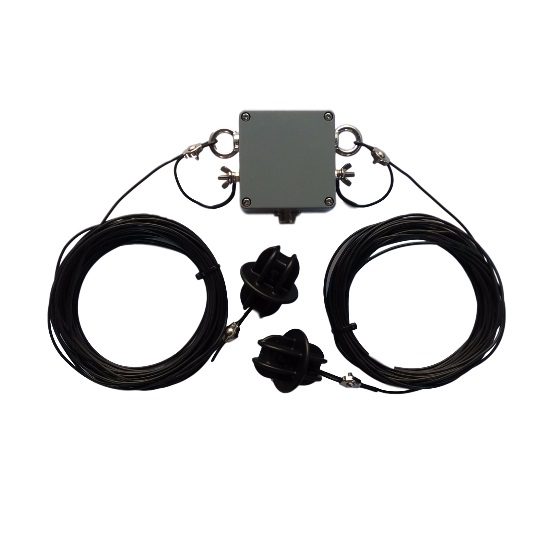

17 Meter band dipool antenne kit, inclusief 150 Watt 1:1 Balun

 34,50 39,50 Incl. BTW

150 Watt BalUn , met degelijke trekontlasting.

Klik hier voor een uitgebreide bouwbeschrijving van de 1:1 Balun en diverse dipool antenne toepassingen

Deze kit bevat alle onderdelen om een dipool antenne te maken voor de 17 meter band.

Nu met handig bevestigingsplaatje voor de ringkern, hierdoor is lijmen niet meer nodig.

Totale lengte circa 7,90 meter.

Zie de complete onderdelenlijst en details over de antenne litze onderaan de pagina in de productomschrijving.

Selecteer hieronder uw antenne Litze!

Categorieën: , Artikelnummer: N/B

Beschrijving

17 Meter band dipool antenne inclusief 150 Watt 1:1 Balun, zelfbouw kit

De dipool antenne blijft toch wel zo’n beetje de oer antenne. Zeker in een vaste opstelling heeft deze antenne zijn voordelen. Zo is de 17 Meter band dipool antenne symmetrisch zodat de ontvangst in veel gevallen rustiger zal zijn ten opzichte van asymmetrische antennes. Door het gebruik van een goede BalUn worden mantelstromen voorkomen waardoor ook storing in uw omgeving wordt beperkt.  Door de symmetrische eigenschappen is geen aarde of tegen capaciteit nodig. Totale lengte circa 7,90meter.

De belangrijkste reden om een BalUn te gebruiken is om er voor te zorgen dat de coax kabel geen onderdeel wordt van het antenne systeem en hierdoor ongewenst mee gaat stralen. Dit heeft allerlei vervelende effecten tot gevolg, denk aan: interferentie, inspraak, verstoord stralingspatroon van de antenne, onrustigere ontvangst. Dit laatste komt doordat niet alleen de mantel van de coaxkabel gaat stralen als er wordt gezonden maar de mantel werkt ook als ontvangstantenne.

Deze 17 Meter band Dipool antenne wordt geleverd met antenne litze naar keuze inclusies kabelklemmen en isolatoren.

Litze

Experimenteer litze: Deze litze bestaat uit 1,0 mm2 gevlochten koperdraad met een UV bestendige zwarte mantel. De totale diameter is ongeveer 2 mm. prima geschikt voor experimenten of vakantie antennes. Doordat de kern slechts bestaat uit koper zal deze draad na verloop van tijd uitrekken en gaan doorhangen. De trekkracht van deze litze is daardoor ook beperkt.

Koper/Kevlar litze: Deze Antenne litze wordt speciaal voor HF Kits in Nederland geproduceerd. De draad bestaat uit een Kevlar kern met daar omheen 1,1 mm2 vertind koper vlechtwerk. 1x 0,4 mm Kevlar en 24x 0,25 mm koper. De mantel bestaat uit zwart UV bestendig PE. De totale diameter is ongeveer 2,5 mm. Trekkracht ca. 50 kg. Op deze manier wordt een sterke, soepele en relatief lichte litze verkregen.

Koper/RVS litze:  Deze Antenne litze wordt speciaal voor HF Kits in Nederland geproduceerd. De draad bestaat uit een RVS kern (7x 0,35mm) met daar omheen 1,0 mm2 vertind koper vlechtwerk. 7x 0,3 mm RVS en 14x 0,3 mm koper. De mantel bestaat uit zwart UV bestendig PE. De totale diameter is ongeveer 2,5 mm. Trekkracht ca. 100 kg. Dit is een robuuste antenne draad met een zeer lange levensduur. Dit is wat ons betreft de best keuze voor permanent geplaatste antennes.

Deze kit bevat:

Antenne:
  • 2x 4,25 meter Antenne litze naar keuze
  • 4x RVS kabelklem
  • 2x Eind Isolator
  • 2x Kabeloog 5mm
  • 2x Krimpkous voor kabeloog
1:1 Balun:
  • IP65 behuizing 82x80x55 mm
  • Ring kern Amidon FT140-43
  • Wikkeldraad 22 AWG – 4x 65cm PTFE 19 x 0.15 mm koper “Silver plated”
  • PL 259 chassisdeel
  • Ringkern bevestigingsplaatje
  • RVS M3 6 mm schroeven 4x
  • RVS M3 veerring 4x
  • M3 kabelschoen
  • 2x M5 kabelschoen
  • 2x RVS (A4) M6 montage oog
  • 2x RVS M6 moer
  • 2x RVS M6 ring
  • 2x RVS M6 veerring
  • 2x RVS M5 boutje 25mm
  • 2x RVS M5 vleugelmoer
  • 4x RVS M5 moer
  • 4x RVS M5 ring
  • 2x RVS M5 veerring
  • 4x RVS M5 tandveerring
  • 4x RVS M3 boutje 12mm
  • 4x RVS M3 moer
  • 4x RVS M3 ring
  • 4x RVS M3 tandveerring

Klik hier voor een uitgebreide bouwbeschrijving van de 1:1 Balun en diverse dipool antenne toepassingen

Tips:

  • Hang de antenne zo veel mogelijk vrij van storende elementen
  • De antenne kan ook als inverted-V gebruikt worden.
  • Hang het voedingspunt (stroom maximum) zo hoog mogelijk
  • Er kunnen meerdere dipool antennes (halve golf lengte draad) aan het voedingspunt worden bevestigd voor multiband gebruik

Extra informatie

Antenne Litze

Experimenteer Litze, Koper/Kevlar Litze, Koper/RVS Litze
