Beschrijving

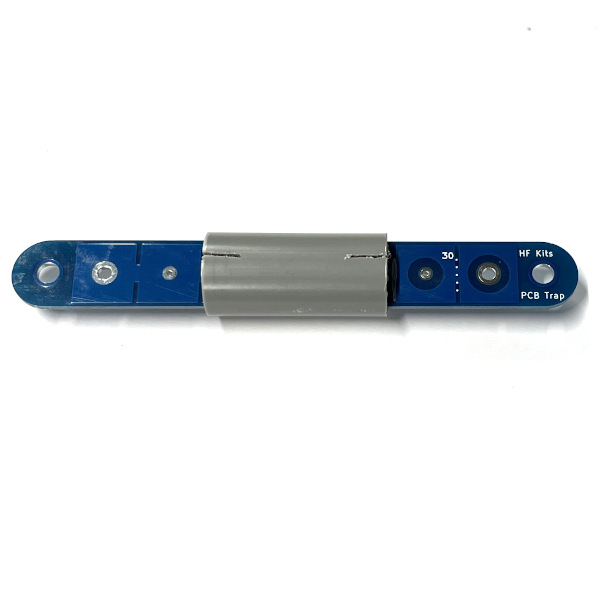

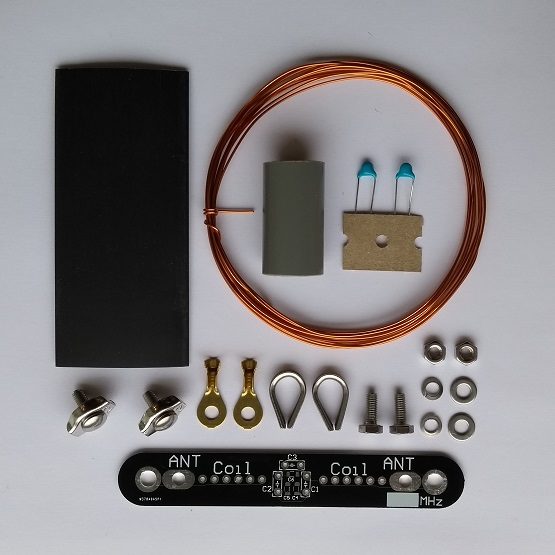

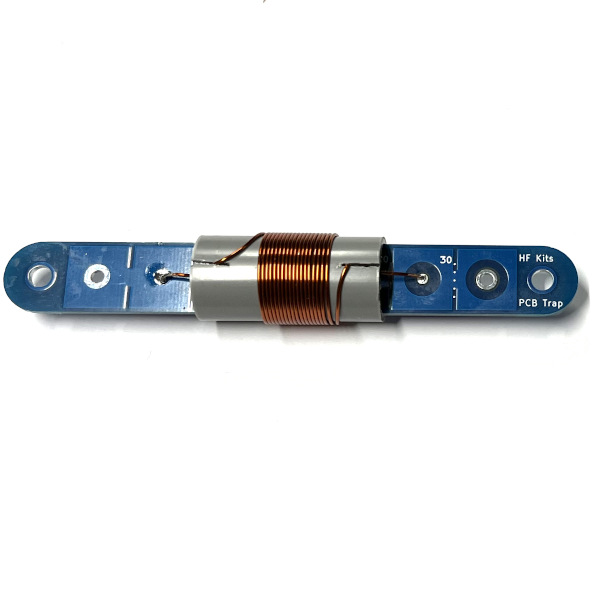

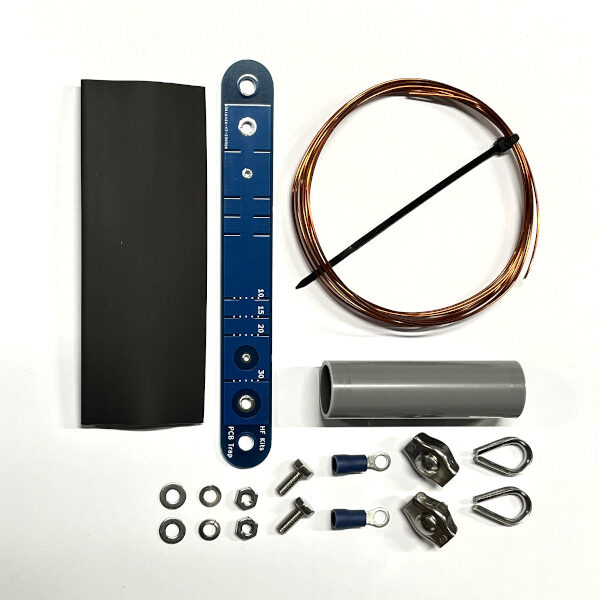

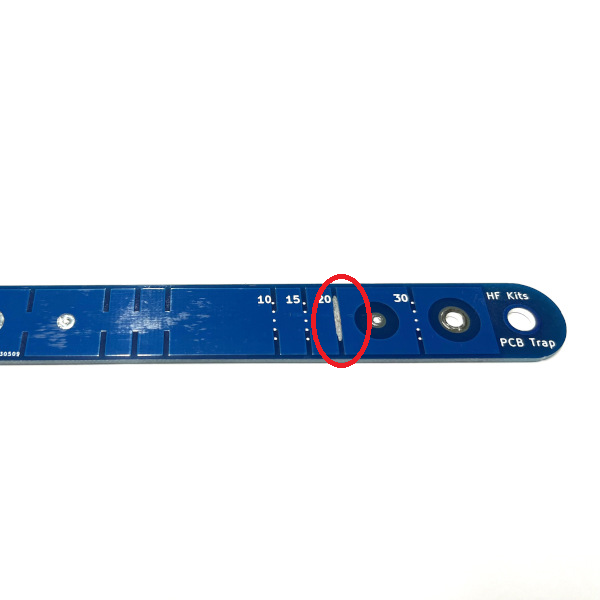

Antenne trap kit inclusief alle benodigdheden voor een degelijke trekontlasting. Deze kit bevat alles om uw eigen trap te kunnen fabriceren.
Deze vorm van trekontlasting is aan te bevelen bij langere of permanent geplaatste antennes. Voor lichte antennes en veldwerk kan eventueel rechtstreeks aan de trap worden gesoldeerd.
Een trap wordt gebruikt als blokkade voor één specifieke frequentie. Dit kan worden toegepast in bijvoorbeeld een draad antenne.

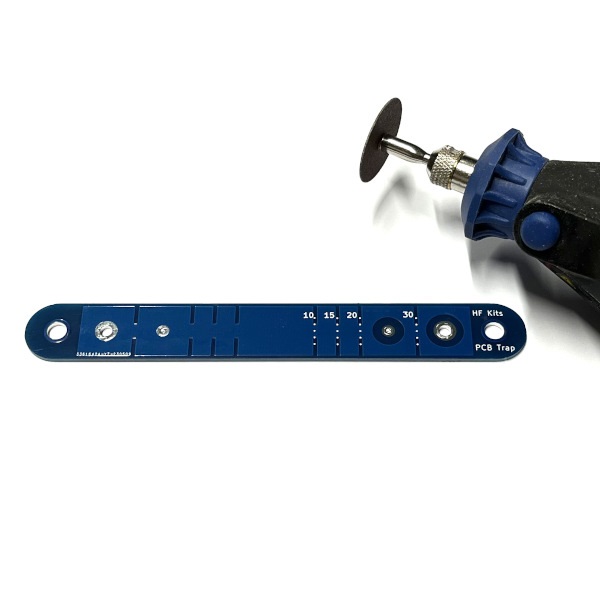

Klik hier!!! Antenne trap kit bouwbescchrijving
Een grid-dipper, Nano VNA of spectrum-analyser is nodig om de trap af te stellen.
Vermogen: De Trap is ontworpen voor QRP gebruik, maar blijkt ook op 100 watt PEP te werken, mits de trap goed wordt geschermd tegen vocht.
Voorbeeld 1: multiband dipool antenne voor de 10 en 20 meter band met behulp van antenne trap’s
Begin met het maken van twee trap’s die resonant zijn op de hoogste frequentie. Dat is de 10 meter band in dit voorbeeld. Als je de trap’s zo maakt dat de resonantie frequentie op 28,5 MHz ligt, (zie bouwbeschrijving) dan worden signalen met deze frequentie geblokkeerd. Begin nu met het maken van een standaard dipool antenne voor de 10 meter band. Dus een voedingspunt (bij voorkeur een 1:1 BalUn) en twee stukken antenne draad van ongeveer 2,5 meter ( 300 / 28,5 * 0,95 / 4 = 2,5 mtr). Begin met wat meer lengte dan valt er nog wat te knippen. Als je de antenne in resonantie hebt gebracht voor de 10 meter band kunnen de trap’s aan beide uiteinde worden geplaatst. Voeg nu ook gelijk de twee overige stukken antenne draad toe voor het 20 meter gedeelte. In ons voorbeeld ook ongeveer 2,5 meter per kant. Knip nu ook de uiteinde op lengte zodat de antenne op de 20 meter band in resonantie is. Het is ook mogelijk om deze truc nog een aantal keer toe te passen zodat er nog een aantal banden worden toegevoegd aan de antenne.
Voorbeeld 2: multiband eind gevoede antenne voor de 40 en 60 meter band met behulp van een antenne trap
Begin met het maken van één trap die resonant is op de hoogste frequentie. Dat is de 40 meter band in dit voorbeeld. Als je de trap zo maakt dat de resonantie frequentie op 7,1 MHz ligt, (zie bouwbeschrijving) dan worden signalen met deze frequentie geblokkeerd. Begin nu met het maken van een standaard end fed antenne voor de 40 meter band. Dus een voedingspunt (1:49 aanpassingstrafo) en een stuk antenne draad van ongeveer 20 meter ( 300 / 7,1 * 0,95 / 2 = 20 mtr). Begin met wat meer lengte dan valt er nog wat te knippen. Als je de antenne in resonantie hebt gebracht voor de 40 meter band kan de trap aan het uiteinde worden geplaatst. Voeg nu ook gelijk het overige stuk antenne draad toe voor het 60 meter gedeelte. In ons voorbeeld ongeveer 7 meter. Knip nu ook de uiteinde op lengte zodat de antenne op de 60 meter band in resonantie is. Het is ook mogelijk om deze truc nog een aantal keer toe te passen. Hierdoor het mogelijk er meerdere banden aan toe te voegen.
