DummyLoad kit 100 watt

 41,00 Incl. BTW

Eenvoudig te bouwen DummyLoad kit.

Compleet geleverd met alle benodigde onderdelen.

Vermogen: 100 Watt.

Impedantie: 50 ohm

Kijk hier voor de bouwbeschrijving!

Op voorraad

Categorie: Artikelnummer: DUMMYLOADKIT_100WATT

Beschrijving

Eenvoudig te bouwen DummyLoad kit 100 watt.

Vermogen: 100 Watt.

Impedantie: 50 ohm

Thermische weerstand koellichaam: 1,0 K/W



SWR HF: +/- 1 : 1,02

SWR 145 MHz: +/- 1 : 1,06

SWR 435 MHz: +/- 1 : 1,08

SWR 1250 MHz +/- 1 : 1,25

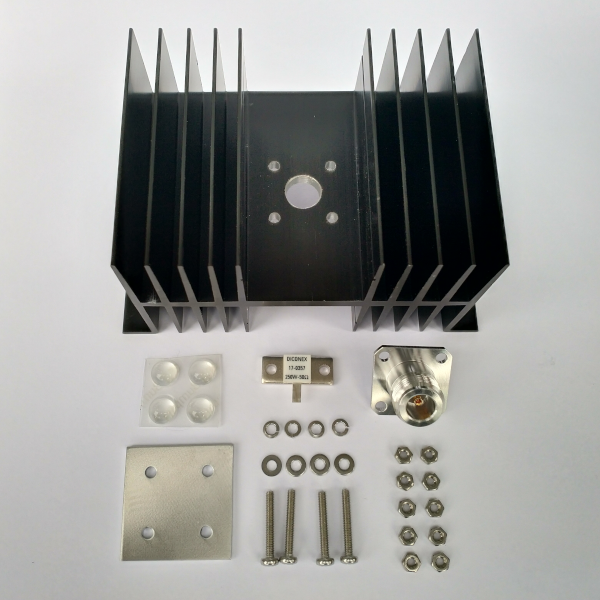

Onderdelen:

  • Koellichaam zwart mat geanodiseerd aluminium (voorzien van gaten)
  • N connector chassisdeel
  • 250 Watt Diconex chipweerstand 50 Ohm
  • Aluminium afdekplaatje
  • 4x bevestigingsboutje M3 x20mm
  • 4x M3sluitring
  • 10x M3 moer
  • 4x M3 veerrring
  • 4x Rubber plak dopjes

Let op! Een DummyLoad wordt gloeiend heet tijdens gebruik. Raak de DummyLoad niet aan! Gebruik alleen in goed geventileerde ruimtes. Zorg dat er geen voorwerpen in de buurt van de dummtload staan tijdens gebruik.

Temperatuur verloop bij 100 watt full-duty:

0 min: 20 gr.

1 min: 35 gr.

2 min: 50 gr.

3 min: 64 gr.

4 min: 77 gr.

5 min: 88 gr.

6 min: 97 gr.

7 min: 104 gr.

8 min: 109 gr.

9 min: 112 gr.

10 min: 114 gr.



Afmetingen DummyLoad kit 100 watt:

Lengte: 12,5 / 10,5 mm

Breedte: 75 mm

Hoogte: 65 mm

Kijk hier voor de bouwbeschrijving!
