Beschrijving

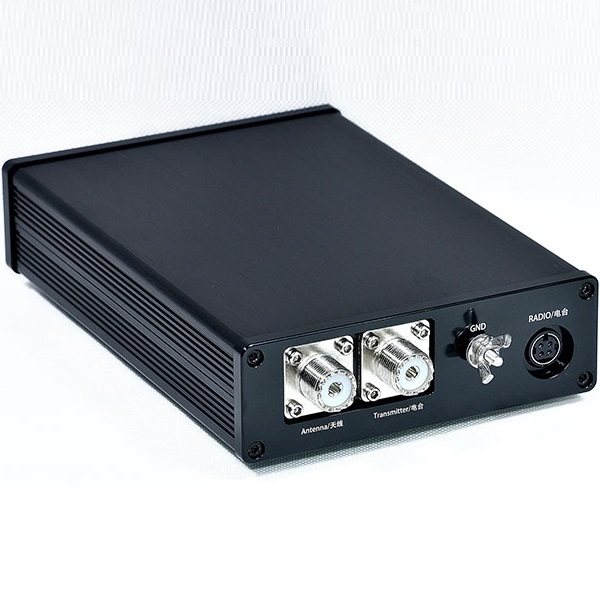

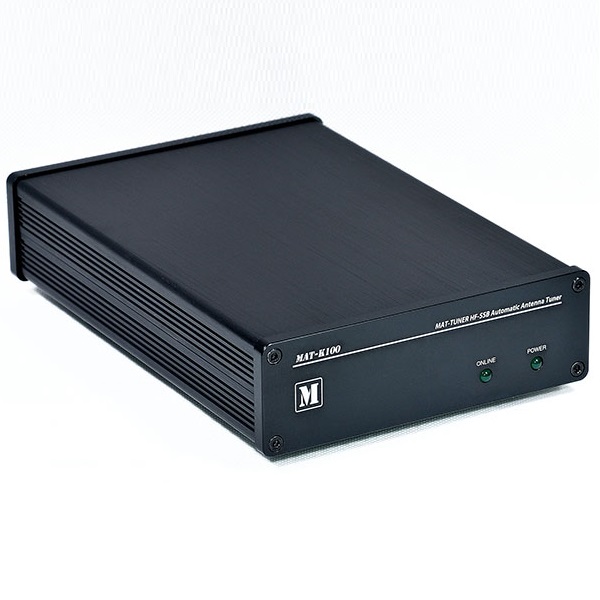

mAT-K100 Antenne tuner
De mAT-K100 is een automatische antenne tuner bedoeld voor gebruik met moderne Icom en Kenwood transceivers. De antenne tuner werkt met Icom transceivers die AH-3 of AH-4 Icom tuner ondersteunen. De mAT-K100 Antenne tuner werkt met Kenwood transceivers die AT-250 en AT-300 Kenwood tuner ondersteunen.
Compatibele Icom apparaten zijn onder anderen: IC-706, IC-703, IC-718, IC-7000, IC-7100, IC-7200, IC-7300, IC-7400, IC-7410, IC-746, IC-756, IC-7600, IC7610 De bediening werkt het zelfde als met een Icom tuner.
Compatibele Kenwood apparaten zijn onder anderen: TRC-80, TK-80, TS-2000, TS-50, TS-450, TS-480 SAT, TS-570, TS-590, TS-850, TS-870, TS-890, TS-990. De bediening werkt het zelfde als met een Kenwood tuner.
De mAT-K100 heeft een bereik van 1,8 MHz tot 54 MHz. Het maximale aanvaardbare PEP vermogen is 120 watt. Dit geld dus voor SSB en CW. Voor PSK en Digimodes is het maximale aanvaardbaar vermogen 30 watt. Hij kan vrijwel elke coax-gevoede antenne afstemmen. Gebruik de HF kits ATU Choke BalUn om de mAT-K100 te gebruiken voor een symmetrische antenne.
De antenne tuner heeft een breed afstembereik, veel groter dan sommige andere tuners, inclusief de ingebouwde tuners op veel radio’s.
Werking
De mAT-K100 wordt op de transceiver aangesloten via zijn tuner aansluiting. De antenne tuner wordt bediend vanuit de transceiver. De tuner aansluiting voorziet de antenne tuner ook van stroom, dus er is geen externe voeding nodig. Er wordt afgestemd wanneer de TUNE-knop op de voorkant van de zendontvanger wordt ingedrukt en gedurende één seconde ingedrukt wordt gehouden.
De mAT-K100 heeft 16.000 frequentiegeheugens. Wanneer je afstemt op of in de buurt van een eerder afgestemde frequentie, gebruikt de mAT-K100 “Memory Tune” om de vorige afstemparameters in een fractie van een seconde op te roepen. Als er geen geheugen beschikbaar is, voert de tuner een volledige afstemcyclus uit en slaat de parameters op om ze bij volgende afstemcycli op die frequentie uit het geheugen op te roepen. Op die manier “leert” de mAT-K100 terwijl hij gebruikt wordt en past hij zich na verloop van tijd snel aan op eerder gebruikte frequenties.
De meegeleverde bedieningskabel van de transceiver is ongeveer 1 meter lang.
Specificaties
- 0,1 – 120 watt PEP (SSB en CW)
- 0,1 – 30 watt Continu (Digimodes, PSK, FM, FT8)
- 1,8 – 54 MHz frequentiebereik
- 16.000 Geheugen plaatsen
- 0,1 -5 seconde tune tijd (full tune)
- 0,1 seconde vanuit geheugen (memory tune)
- >500 mA stroom gebruik
- Afmetingen: 20 x 13 x 4 cm
- Gewicht: 0,8 kg
- inclusief mAT-CI of mAT-CK besturingskabel
Compatible met Icom:
- IC-706
- IC-703
- IC-718
- IC-7000
- IC-7100
- IC-7200
- IC-7300
- IC-7400
- IC-7410
- IC-746
- IC-756
- IC-7600
- IC7610
Compatible met Kenwood:
- TRC-80
- TK-80
- TS-2000
- TS-50
- TS-450
- TS-480SAT
- TS-570
- TS-590
- TS-850
- TS-870
- TS-890
- TS-990
Gebruiksaanwijzing
mAT-K100 Operation_manual_en_v3.pdf
