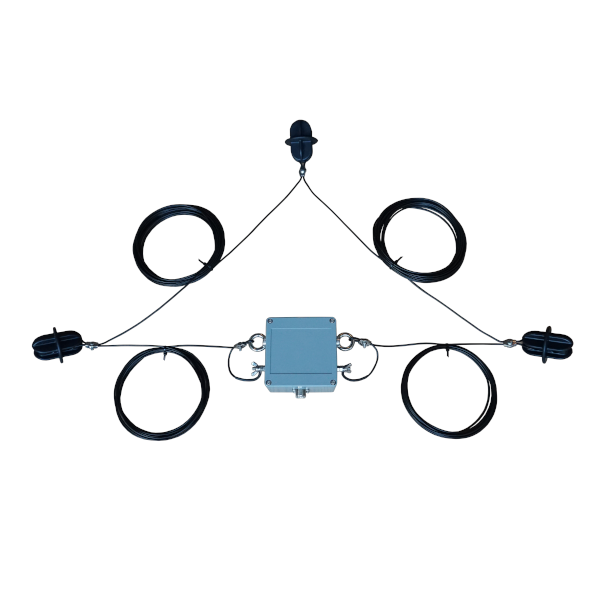

30 meter Deltaloop antenne inclusief 1:2 BalUn zelfbouw kit

 60,00 79,00 Incl. BTW

De 30 meter Deltaloop antenne kit bevat alle onderdelen om de ideale Deltaloop antenne te maken. Alles RVS uitgevoerd, 600 Watt, met degelijke trekontlasting.

De antenne is symmetrisch en gesloten zodat de ontvangst in veel gevallen rustiger zal zijn ten opzichte van asymmetrische of open antennes.

De 1:2 BalUn is opgebouwd rond twee FT240-43 ferriet ringkernen. Nu met handig bevestigingsplaatje voor de ringkernen, hierdoor is lijmen niet meer nodig.

Antenne vorm: Driehoek

Lengte omtrek: +/- 30,2 meter

Lengte zijde: +/- 10,1 meter

Klik hier voor een uitgebreide bouwbeschrijving

Beschrijving

Complete 30 meter Deltaloop antenne inclusief 1:2 BalUn zelfbouw kit

De 30 meter Deltaloop antenne kit bevat alle onderdelen om de ideale Deltaloop antenne te maken. De Delta-loop antenne wordt in vergelijking met andere antennes niet zo vaak toegepast toch hebben deze antennes velen voordelen. Zo is de antenne symmetrisch en gesloten waardoor de ontvangst in veel gevallen rustiger zal zijn ten opzichte van asymmetrische of open antennes. De 30 meter Deltaloop antenne wordt in een driehoek opgehangen waardoor de antenne in veel gevallen beperkte ruimte nodig heeft. Door het gebruik van een goede BalUn worden mantelstromen voorkomen waardoor ook storing in uw omgeving wordt beperkt. De antenne is volledig symmetrische, kortom er is geen aarde of tegen capaciteit nodig. Door de plaats van het voedingspunt binnen de driehoek te variëren verandert op opstralingshoek van de antenne. Zie de handleiding voor meer details.

1:2 BalUn

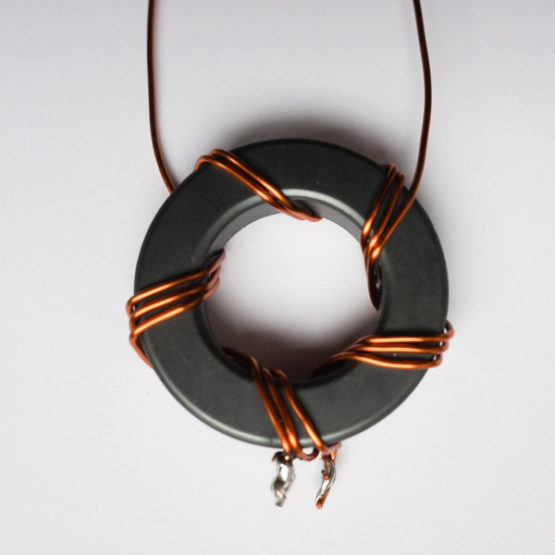

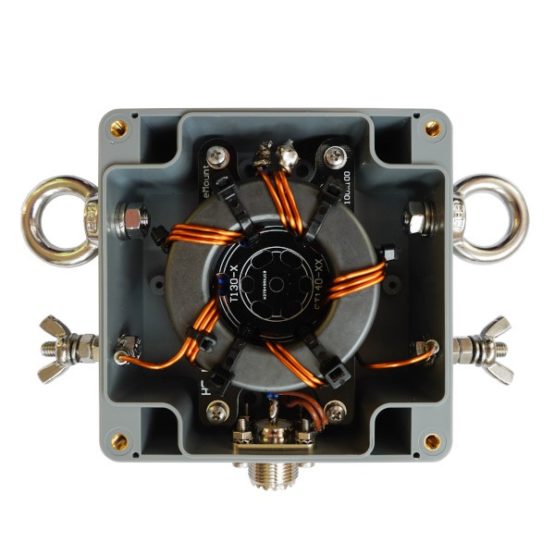

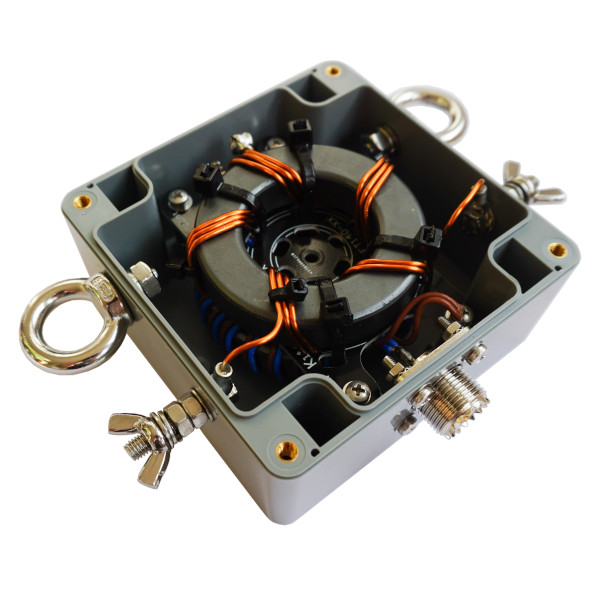

De 600 Watt 1:2 BalUn wordt opgebouwd uit twee FT240-43 ferriet ringkernen. Rond de eerste ringkern wordt een 1:1 stroom BalUn opgebouwd, waardoor de overgang van ongebalanceerd (coax) naar gebalanceerd (de antenne) wordt gerealiseerd. Deze BalUn heeft een fantastische mantelstroom demping van ruim 30 dB. De tweede ringkern is verantwoordelijk voor de impedantie aanpassing van 50 Ohm naar 100 Ohm.

Veel BalUn fabrikanten kijken alleen naar de impedantie aanpassing maar vergeten te kijken naar de mantelstroom demping. Vaak wordt een kwartgolf coaxkabel van 75 Ohm gebruikt als impedantie aanpassing voor deltaloop antennes, maar er wordt dan vergeten dat de coaxkabel in veel gevallen onderdeel wordt van de antenne, met een verstoord stralingspatroon tot gevolg. Deze 1:2 BalUn scoort zowel op het gebied van mantelstroomdemping en impedantie aanpassing erg goed. Nu met handig bevestigingsplaatje om beide ringkernen te kunnen bevestigen, hierdoor is lijmen niet meer nodig.

De belangrijkste reden om een BalUn te gebruiken is om er voor te zorgen dat de coax kabel geen onderdeel wordt van het antenne systeem en hierdoor ongewenst mee gaat stralen. Dit heeft allerlei vervelende effecten tot gevolg, denk aan: interferentie, inspraak, verstoord stralingspatroon van de antenne, onrustigere ontvangst. Dit laatste komt doordat niet alleen de mantel van de coaxkabel gaat stralen tijdens het zenden, maar de mantel werkt ook als ontvangstantenne.

Klik hier voor een uitgebreide bouwbeschrijving

30 meter Deltaloop antenne 600 Watt onderdelen

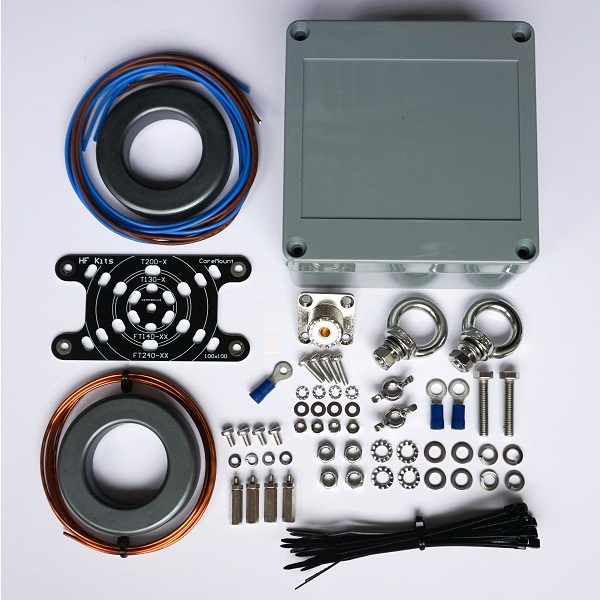

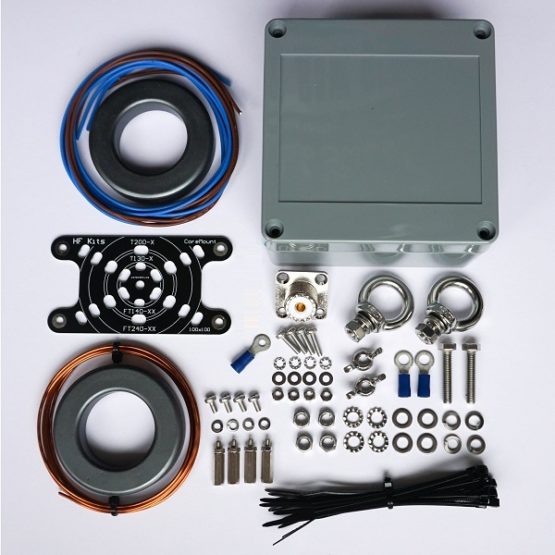

Deze kit bevat:

1:2 BalUn kit

  • IP65 behuizing 100x100x55 mm
  • 2x Ring kern Amidon FT240-43
  • Wikkeldraad 18 AWG – 4x 85cm PTFE 19 x 0.25 mm koper “Silver plated”
  • Wikkeldraad 1,5 mm – 1,5 mtr. – geëmailleerd koperdraad
  • PL 259 chassisdeel
  • Ringkern bevestigingsplaatje
  • 4x Afstandsbus M3
  • 4x RVS M3 6 mm schroeven
  • 4x RVS M3 veerring
  • M3 kabelschoen
  • 2x M5 kabelschoen
  • 2x RVS (A4) M6 montage oog
  • 2x RVS M6 moer
  • 2x RVS M6 ring
  • 2x RVS M6 veerring
  • 2x RVS M5 boutje 25mm
  • 2x RVS M5 vleugelmoer
  • 4x RVS M5 moer
  • 4x RVS M5 ring
  • 2x RVS M5 veerring
  • 4x RVS M5 tandveerring
  • 4x RVS M3 boutje 12mm
  • 4x RVS M3 moer
  • 4x RVS M3 ring
  • 4x RVS M3 tandveerring

Antenne:

  • Antenne litze 31 meter (naar keuze)
  • 3x Isolatoren
  • 5x RVS draadklem 3mm
  • 2x 5mm kabeloog
  • 2x krimpkous voor antenne aansluiting



Extra informatie

Antenne litze

Experimenteer Litze, Koper/Kevlar Litze, Koper/RVS Litze
