10/(15)/20/40/80 Endfed antenne kit, inclusief 100 Watt 1:49 Trafo

 34,50 50,00 Incl. BTW

10/(15)/20/40/80 meter band endfed antenne kit, inclusief 100 Watt PEP 1:49 Trafo, Litze naar keuze, Zelfbouw kit

Klik hier voor een uitgebreide bouwbeschrijving van de 1:49 Aanpassingstrafo

Deze kit bevat alle onderdelen om een 10/(15)/20/40/80 meter band endfed antenne te maken.

Nu met handig bevestigingsplaatje voor de ringkern, hierdoor is lijmen niet meer nodig.

Totale lengte circa 23 meter.

Zie de complete onderdelenlijst en details over de antenne litze onderaan de pagina in de productomschrijving.

Selecteer hieronder uw antenne Litze!

Wissen
Categories: , SKU: N/A

Beschrijving

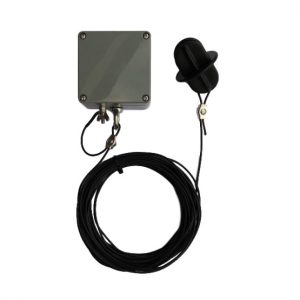

10/(15)/20/40/80 Endfed antenne kit, inclusief 100 Watt 1:49 Trafo, Litze naar keuze, Zelfbouw kit

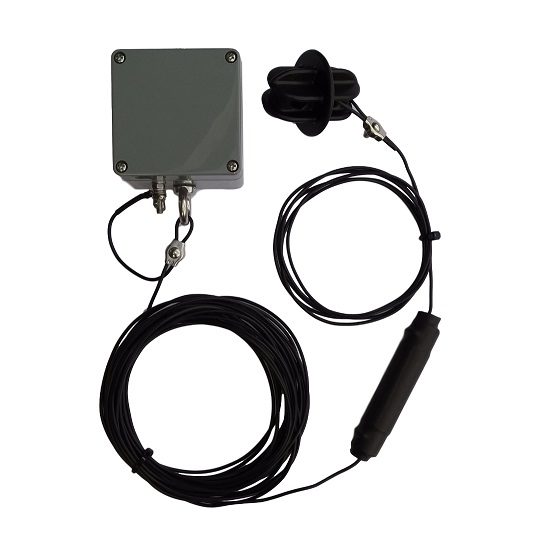

Een voordeel van een eind gevoede antenne is natuurlijk de eenvoud, vooral voor veldwerk is dit een enorm voordeel. De 10/(15)/20/40/80 Endfed antenne kit heeft een totale lengte van ongeveer 23 meter. Op de 10, 20, 40 en 80 meter band kan worden gewerkt zonder tuner. Voor de 15 meter band is een antenne tuner nodig. De antenne heeft op de 80 meter band een beperkte bandbreedte doordat de antenne voor deze band verkort werkt. De 10/(15)/20/40/80 Endfed antenne kit heeft een totale lengte van ongeveer 23 meter. Vanuit het voedingspunt eerst 20,4 meter antenne litze dan een spoel van ongeveer 110 uH en daarna nog ongeveer 2,5 meter litze.

Het voedingspunt van de 10/(15)/20/40/80 endfed antenne kit is niets meer dan een breedband aanpassingstrafo. Dit wil zeggen dat de eind gevoede draad (End Fed) antenne met een zeer hoge impedantie +/- 2500 Ohm wordt aangepast naar een impedantie van van 50 Ohm.

Klik hier voor een uitgebreide bouwbeschrijving van de 1:49 Aanpassingstrafo

Deze End Fed antenne wordt geleverd met antenne litze naar keuze:

Experimenteer litze: Deze litze bestaat uit 1,0 mm2 gevlochten koperdraad met een UV bestendige zwarte mantel. De totale diameter is ongeveer 2 mm. prima geschikt voor experimenten of vakantie antennes. Doordat de kern slechts bestaat uit koper zal deze draad na verloop van tijd uitrekken en gaan doorhangen. De trekkracht van deze litze is daardoor ook beperkt.

Koper/Kevlar litze: Deze Antenne litze wordt speciaal voor HF Kits in Nederland geproduceerd. De draad bestaat uit een Kevlar kern met daar omheen 1,1 mm2 vertind koper vlechtwerk. 1x 0,4 mm Kevlar en 24x 0,25 mm koper. De mantel bestaat uit zwart UV bestendig PE. De totale diameter is ongeveer 2,5 mm. Trekkracht ca. 50 kg. Op deze manier wordt een sterke, soepele en relatief lichte litze verkregen.

Koper/RVS litze:  Deze Antenne litze wordt speciaal voor HF Kits in Nederland geproduceerd. De draad bestaat uit een RVS kern (7x 0,35mm) met daar omheen 1,0 mm2 vertind koper vlechtwerk. 7x 0,3 mm RVS en 14x 0,3 mm koper. De mantel bestaat uit zwart UV bestendig PE. De totale diameter is ongeveer 2,5 mm. Trekkracht ca. 100 kg. Dit is een robuuste antenne draad met een zeer lange levensduur. Dit is wat ons betreft de best keuze voor permanent geplaatste antennes.

Deze kit bevat:

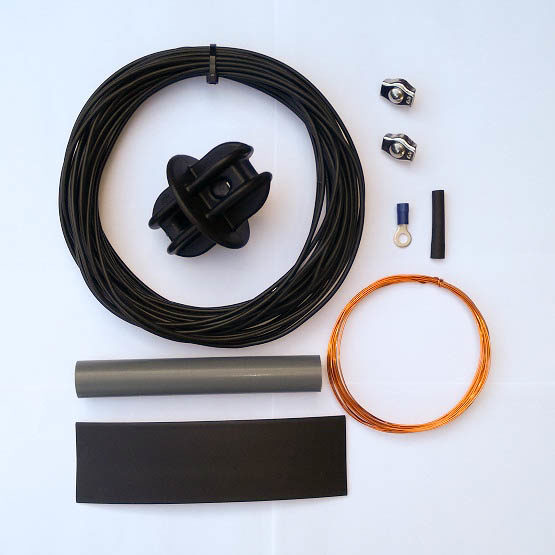

Antenne:

  • 24 meter Antenne litze naar keuze
  • 19 mm PVC pijpje voor de spoel
  • 11 meter 0,5 mm wikkeldraad voor de spoel
  • 25 mm krimpkous voor de isolatie van de spoel
  • 2x RVS kabelklem
  • 1x Eind Isolator
  • 1x Kabeloog 5mm
  • 1x Krimpkous voor kabeloog

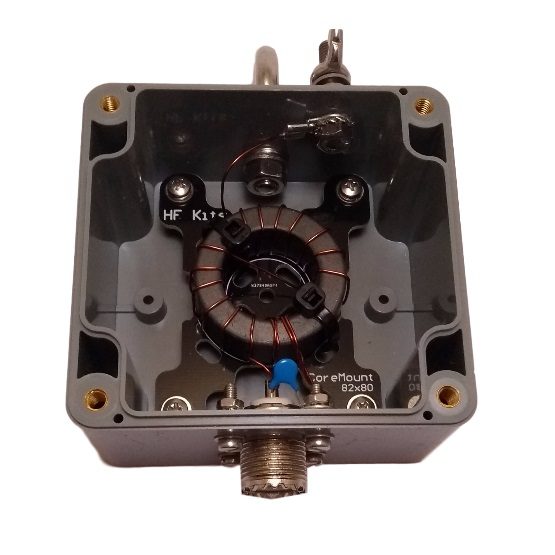

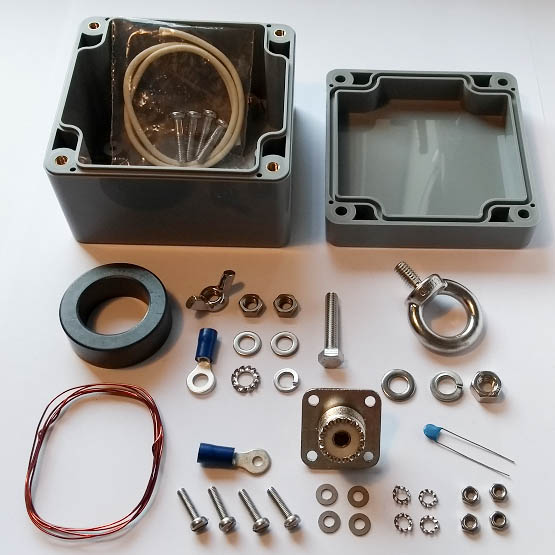

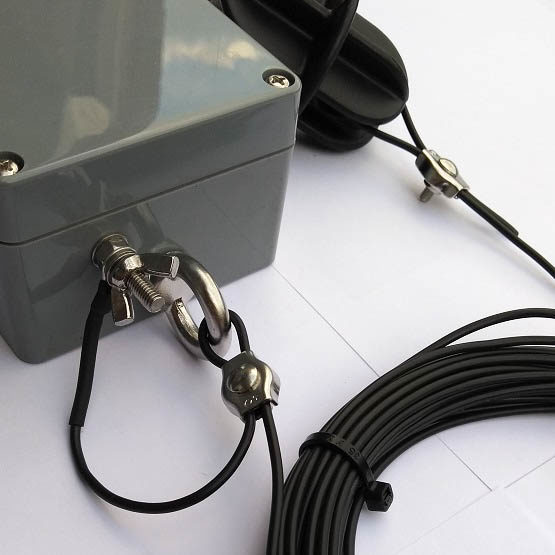

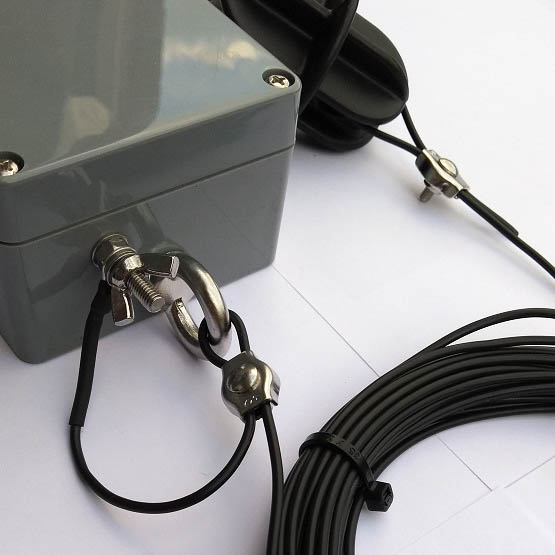

1:49 Aanpassingstrafo:

  • IP65 behuizing 82x80x55 mm
  • Ring kern Amidon FT140-43
  • Wikkeldraad 0,75 mm
  • 100 pF condensator 1kV
  • PL 259 chassisdeel
  • Ringkern bevestigingsplaatje
  • RVS M3 6 mm schroeven 4x
  • RVS M3 veerring 4x
  • M3 kabelschoen
  • M5 kabelschoen
  • RVS (A4) M6 montage oog
  • RVS M6 moer
  • RVS M6 ring
  • RVS M6 veerring
  • RVS M5 boutje 25mm
  • RVS M5 vleugelmoer
  • RVS M5 moer 2x
  • RVS M5 ring 2x
  • RVS M5 veerring 2x
  • RVS M5 tandveerring 2x
  • RVS M3 boutje 12mm 4x
  • RVS M3 moer 4x
  • RVS M3 ring 4x
  • RVS M3 tandveerring 4x

Tips:

  • Hang de antenne zo veel mogelijk vrij van storende elementen
  • De antenne kan ook als sloper gebruikt worden.
  • Gebruik in geval van mantelstroom problemen een mantelstroom filter. Plaats dit filter niet direct bij het voedingspunt.
