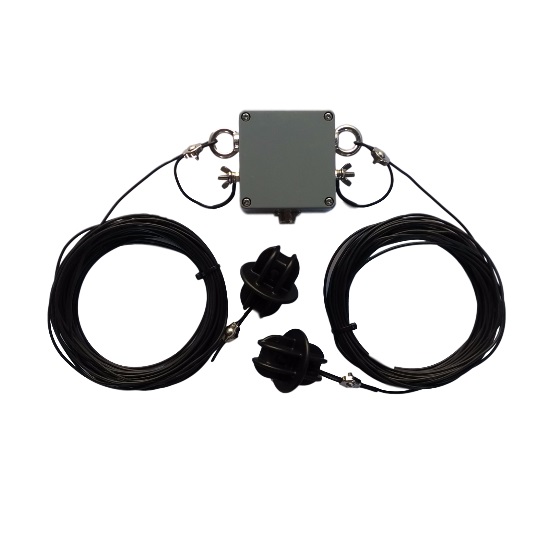

20 Meter band dipool antenne kit, inclusief 800 Watt 1:1 Balun

 48,00 54,00 Incl. BTW

(1 klantbeoordeling)

800 Watt BalUn , met degelijke trekontlasting.

Klik hier voor een uitgebreide bouwbeschrijving van de 1:1 Balun en diverse dipool antenne toepassingen

Deze kit bevat alle onderdelen om een dipool antenne te maken voor de 20 meter band.

Nu met handig bevestigingsplaatje voor de ringkern, hierdoor is lijmen niet meer nodig.

Totale lengte circa 10,2 meter.

Zie de complete onderdelenlijst en details over de antenne litze onderaan de pagina in de productomschrijving.

Selecteer hieronder uw antenne Litze!

Categorieën: , Artikelnummer: N/B

Beschrijving

20 Meter band dipool antenne inclusief 800 Watt 1:1 Balun, zelfbouw kit

De dipool antenne blijft toch wel zo’n beetje de oer antenne. Zeker in een vaste opstelling heeft deze antenne zijn voordelen. Zo is de 20 Meter band dipool antenne symmetrisch zodat de ontvangst in veel gevallen rustiger zal zijn ten opzichte van asymmetrische antennes. Door het gebruik van een goede BalUn worden mantelstromen voorkomen waardoor ook storing in uw omgeving wordt beperkt.  Door de symmetrische eigenschappen is geen aarde of tegen capaciteit nodig. Totale lengte circa 10,2 meter.

De belangrijkste reden om een BalUn te gebruiken is om er voor te zorgen dat de coax kabel geen onderdeel wordt van het antenne systeem en hierdoor ongewenst mee gaat stralen. Dit heeft allerlei vervelende effecten tot gevolg, denk aan: interferentie, inspraak, verstoord stralingspatroon van de antenne, onrustigere ontvangst. Dit laatste komt doordat niet alleen de mantel van de coaxkabel gaat stralen als er wordt gezonden maar de mantel werkt ook als ontvangstantenne.

Deze 20 Meter band Dipool antenne wordt geleverd met antenne litze naar keuze inclusies kabelklemmen en isolatoren.

Litze

Experimenteer litze: Deze litze bestaat uit 1,0 mm2 gevlochten koperdraad met een UV bestendige zwarte mantel. De totale diameter is ongeveer 2 mm. prima geschikt voor experimenten of vakantie antennes. Doordat de kern slechts bestaat uit koper zal deze draad na verloop van tijd uitrekken en gaan doorhangen. De trekkracht van deze litze is daardoor ook beperkt.

Koper/Kevlar litze: Deze Antenne litze wordt speciaal voor HF Kits in Nederland geproduceerd. De draad bestaat uit een Kevlar kern met daar omheen 1,1 mm2 vertind koper vlechtwerk. 1x 0,4 mm Kevlar en 24x 0,25 mm koper. De mantel bestaat uit zwart UV bestendig PE. De totale diameter is ongeveer 2,5 mm. Trekkracht ca. 50 kg. Op deze manier wordt een sterke, soepele en relatief lichte litze verkregen.

Koper/RVS litze:  Deze Antenne litze wordt speciaal voor HF Kits in Nederland geproduceerd. De draad bestaat uit een RVS kern (7x 0,35mm) met daar omheen 1,0 mm2 vertind koper vlechtwerk. 7x 0,3 mm RVS en 14x 0,3 mm koper. De mantel bestaat uit zwart UV bestendig PE. De totale diameter is ongeveer 2,5 mm. Trekkracht ca. 100 kg. Dit is een robuuste antenne draad met een zeer lange levensduur. Dit is wat ons betreft de best keuze voor permanent geplaatste antennes.

Deze kit bevat:

Antenne:
  • 2x 5,5 meter Antenne litze naar keuze
  • 4x RVS kabelklem
  • 2x Eind Isolator
  • 2x Kabeloog 5mm
  • 2x Krimpkous voor kabeloog
1:1 Balun:
  • IP65 behuizing 100x100x55 mm
  • Ring kern Amidon FT240-43
  • Wikkeldraad 18 AWG – 4x 85cm PTFE 19 x 0.25 mm koper “Silver plated”
  • PL 259 chassisdeel
  • Ringkern bevestigingsplaatje
  • RVS M3 6 mm schroeven 4x
  • RVS M3 veerring 4x
  • M3 kabelschoen
  • 2x M5 kabelschoen
  • 2x RVS (A4) M6 montage oog
  • 2x RVS M6 moer
  • 2x RVS M6 ring
  • 2x RVS M6 veerring
  • 2x RVS M5 boutje 25mm
  • 2x RVS M5 vleugelmoer
  • 4x RVS M5 moer
  • 4x RVS M5 ring
  • 2x RVS M5 veerring
  • 4x RVS M5 tandveerring
  • 4x RVS M3 boutje 12mm
  • 4x RVS M3 moer
  • 4x RVS M3 ring
  • 4x RVS M3 tandveerring

Klik hier voor een uitgebreide bouwbeschrijving van de 1:1 Balun en diverse dipool antenne toepassingen

Tips:

  • Hang de antenne zo veel mogelijk vrij van storende elementen
  • De antenne kan ook als inverted-V gebruikt worden.
  • Hang het voedingspunt (stroom maximum) zo hoog mogelijk
  • Er kunnen meerdere dipool antennes (halve golf lengte draad) aan het voedingspunt worden bevestigd voor multiband gebruik

Extra informatie

Antenne Litze

Experimenteer Litze, Koper/Kevlar Litze, Koper/RVS Litze

1 beoordeling voor 20 Meter band dipool antenne kit, inclusief 800 Watt 1:1 Balun

  1. Roland

    Leuke bouwkit! Alles tot op het laatste ringetje na is compleet. Gevraagd of het grote gat voor de connector geboord kon worden, dit was geen probleem. De rest kon ik zelf wel boren. Soms even uitpluizen hoe de moeren en ringen moesten worden bevestigd, de foto’s zijn wat klein in de handleiding, ik neem aan dat ik het goed gedaan heb, alles zit nog vast 🙂

    De resultaten? Beter dan mijn EndFed van 12 meter lengte! Ik heb de dipool als Inverted-V opgehangen met de balun op ca. 8 meter hoogte. Daarbij de beide ‘benen’ als Inverted-V maar ook nog eens onder een hoek van 45 graden. Het werkt fantastisch! Australië, Argentinië, USA, Falkland Islands, China en meer van die verre landen die ik op mijn EndFed echt niet zou kunnen werken. Superblij mee dus, leuk project en perfecte resultaten!
