10/20/40 Mini Endfed antenne kit, inclusief 100 Watt 1:49 Trafo

 24,00 Incl. BTW

(2 klantbeoordelingen)

10/20/40 Mini Endfed antenne kit, inclusief 100 Watt 1:49 Trafo, Zelfbouw kit

Zeer compacte behuizing: 64 x 58 x 35 mm

+/- 100 Watt PEP

Klik hier voor een uitgebreide bouwbeschrijving van de Mini End Fed Antenne

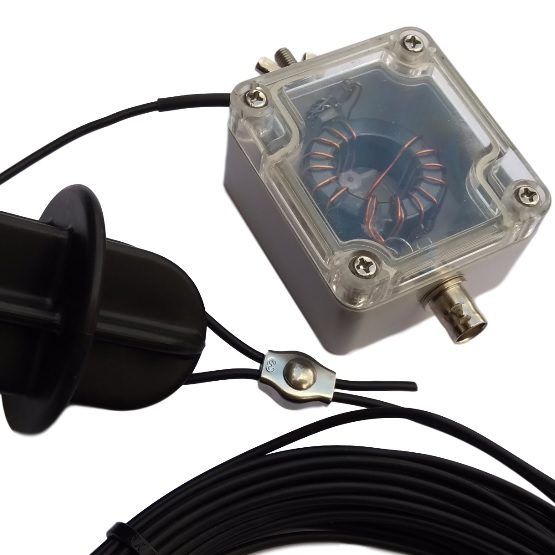

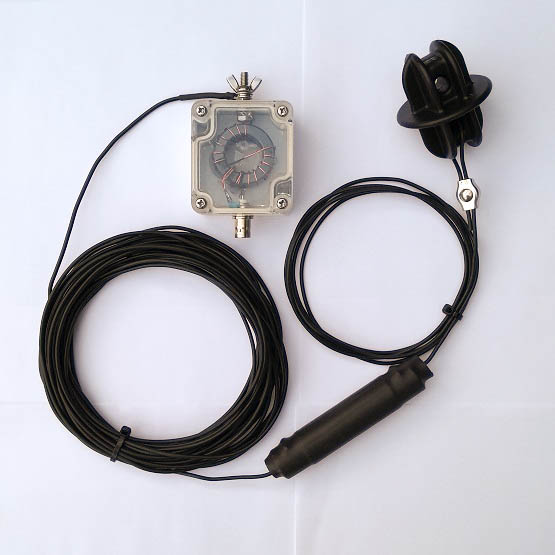

Deze kit bevat alle onderdelen om een 10/20/40 Mini endfed antenne te maken.

Totale lengte circa 12 meter, inclusief spoel.

Zie de complete onderdelenlijst en details over de antenne onderaan de pagina in de productomschrijving.

Categories: , SKU: MINI-ENDFED-10-20-40

Beschrijving

10/20/40 Mini Endfed antenne kit, inclusief 100 Watt 1:49 Trafo, Zelfbouw kit

Een voordeel van een eind gevoede antenne is natuurlijk de eenvoud, vooral voor veldwerk is dit een enorm voordeel. Zet een telescoopmast tegen een paal, haak de antenne aan het topje en uitschuiven maar. Binnen 5 minuten ben je in de lucht! Een bijkomend voordeel is dat de 10/20/40 mini endfed antenne makkelijk verticaal gepolariseerd kan worden. Hierdoor is de antenne gunstig voor lange afstandsverbindingen. De 10/20/40 Mini Endfed antenne kit heeft een totale lengte van ongeveer 11,9 meter. Vanuit het voedingspunt eerst 10,1 meter antenne litze dan een spoel van ongeveer 35 uH en daarna nog een kleine 2 meter litze.

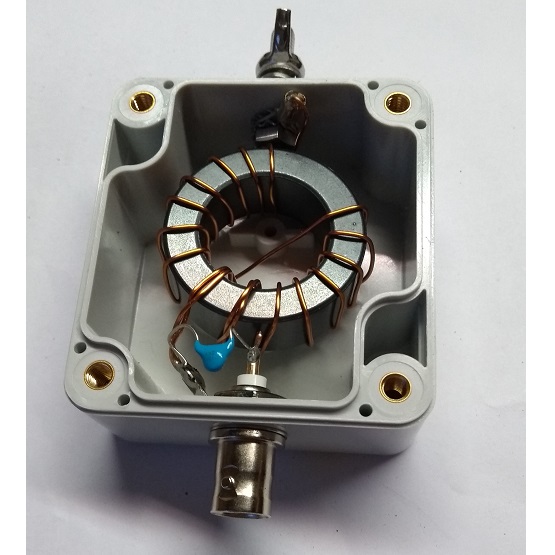

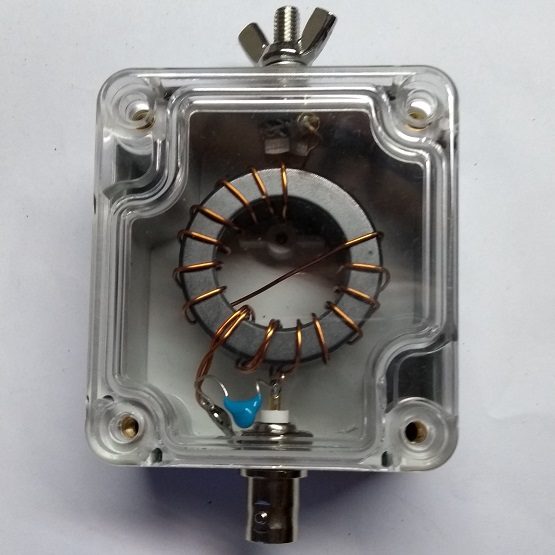

Het voedingspunt van de 10/20/40 mini endfed antenne kit is niets meer dan een breedband aanpassingstrafo. Dit wil zeggen dat de eind gevoede draad (End Fed) antenne met een zeer hoge impedantie +/- 2500 Ohm wordt aangepast naar een impedantie van van 50 Ohm.

Klik hier voor een uitgebreide bouwbeschrijving van de Mini End Fed Antenne

Deze Mini End Fed antenne wordt geleverd met Experimenteer litze. Deze litze bestaat uit 1,0 mm2 gevlochten koperdraad met een UV bestendige zwarte mantel. De totale diameter is ongeveer 2 mm.

Deze kit bevat:

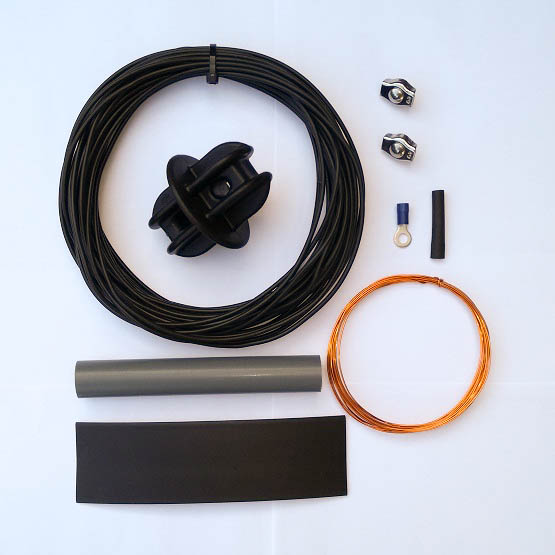

Antenne:

  • 12,5 meter experimenteer Antenne litze
  • 19 mm PVC pijpje voor de spoel
  • 5,5 meter 0,75 mm wikkeldraad voor de spoel
  • 25 mm krimpkous voor de isolatie van de spoel
  • 1x RVS kabelklem

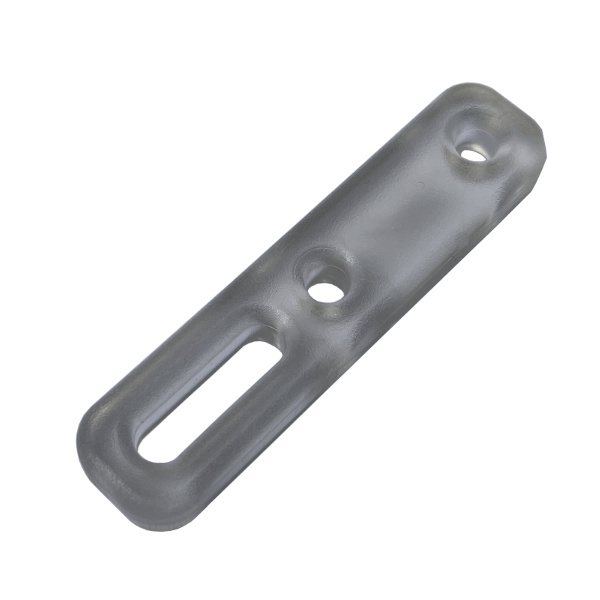

  • 1x Eind Isolator
  • 1x Kabeloog 5mm
  • 1x Krimpkous voor kabeloog

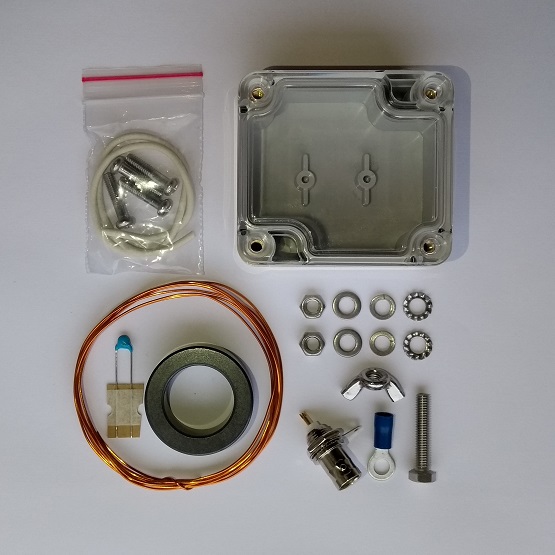

1:49 Mini Aanpassingstrafo:

  • IP65 behuizing 64x58x35 mm
  • Ring kern Amidon FT140-43
  • Wikkeldraad 0,75 mm
  • 100 pF condensator 1kV
  • BNC-chassisdeel rond
  • M5 kabelschoen
  • RVS M5 boutje 25mm
  • RVS M5 vleugelmoer
  • RVS M5 moer 2x
  • RVS M5 ring 2x
  • RVS M5 veerring 2x
  • RVS M5 tandveerring 2x

Tips:

  • Hang de antenne zo veel mogelijk vrij van storende elementen
  • De antenne kan ook als sloper gebruikt worden.
  • Gebruik in geval van mantelstroom problemen een mantelstroom filter. Plaats dit filter niet direct bij het voedingspunt.
