10/20/40 Endfed antenne kit, inclusief 100 Watt 1:49 Trafo

 31,50 43,50 Incl. BTW

(8 klantbeoordelingen)

10/20/40 meter band endfed antenne kit, inclusief 100 Watt 1:49 Trafo, Litze naar keuze, Zelfbouw kit

Klik hier voor een uitgebreide bouwbeschrijving van de 1:49 Aanpassingstrafo

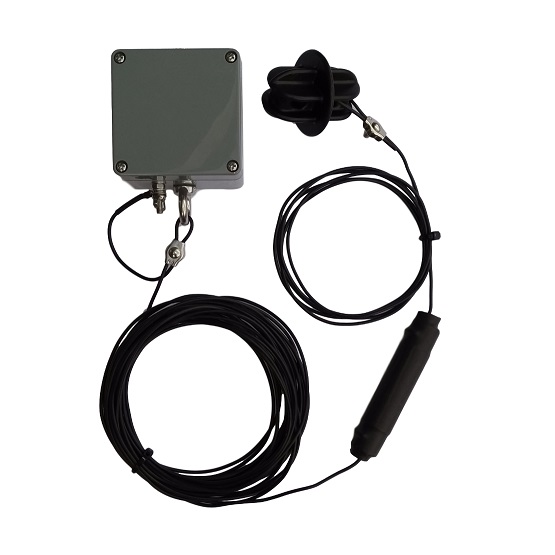

Deze kit bevat alle onderdelen om een 10/20/40 meter band endfed antenne te maken.

Nu met handig bevestigingsplaatje voor de ringkern, hierdoor is lijmen niet meer nodig.

Totale lengte circa 12 meter.

Zie de complete onderdelenlijst en details over de antenne litze onderaan de pagina in de productomschrijving.

Selecteer hieronder uw antenne Litze!

Categorieën: , Artikelnummer: N/B

Beschrijving

10/20/40 Endfed antenne kit, inclusief 100 Watt 1:49 Trafo, Litze naar keuze, Zelfbouw kit

Een voordeel van een eind gevoede antenne is natuurlijk de eenvoud, vooral voor veldwerk is dit een enorm voordeel. Zet een telescoopmast tegen een paal, haak de antenne aan het topje en uitschuiven maar. Hierdoor ben je binnen 5 minuten in de lucht! Een bijkomend voordeel is dat de 10/20/40 endfed antenne makkelijk verticaal gepolariseerd kan worden. Hierdoor is de antenne gunstig voor lange afstandsverbindingen. De 10/20/40 Endfed antenne kit heeft een totale lengte van ongeveer 11,9 meter. Vanuit het voedingspunt eerst 10,1 meter antenne litze dan een spoel van ongeveer 35 uH en daarna nog een kleine 2 meter litze.

Het voedingspunt van de 10/20/40 endfed antenne kit is een breedband aanpassingstrafo. Omdat de eind gevoede draad (End Fed) antenne een zeer hoge impedantie +/- 2500 Ohm heeft is een aanpassing nodig. Door middel van een wikkel verhouding van 1:49 wordt deze impedantie aangepast naar een impedantie van van 50 Ohm.

Klik hier voor een uitgebreide bouwbeschrijving van de 1:49 Aanpassingstrafo

Deze End Fed antenne wordt geleverd met antenne litze naar keuze:

Experimenteer litze: Deze litze bestaat uit 1,0 mm2 gevlochten koperdraad met een UV bestendige zwarte mantel. De totale diameter is ongeveer 2 mm. prima geschikt voor experimenten of vakantie antennes. Doordat de kern slechts bestaat uit koper zal deze draad na verloop van tijd uitrekken en gaan doorhangen. De trekkracht van deze litze is daardoor ook beperkt.

Koper/Kevlar litze: Deze Antenne litze wordt speciaal voor HF Kits in Nederland geproduceerd. De draad bestaat uit een Kevlar kern met daar omheen 1,1 mm2 vertind koper vlechtwerk. 1x 0,4 mm Kevlar en 24x 0,25 mm koper. De mantel bestaat uit zwart UV bestendig PE. De totale diameter is ongeveer 2,5 mm. Trekkracht ca. 50 kg. Op deze manier wordt een sterke, soepele en relatief lichte litze verkregen.

Koper/RVS litze:  Deze Antenne litze wordt speciaal voor HF Kits in Nederland geproduceerd. De draad bestaat uit een RVS kern (7x 0,35mm) met daar omheen 1,0 mm2 vertind koper vlechtwerk. 7x 0,3 mm RVS en 14x 0,3 mm koper. De mantel bestaat uit zwart UV bestendig PE. De totale diameter is ongeveer 2,5 mm. Trekkracht ca. 100 kg. Dit is een robuuste antenne draad met een zeer lange levensduur. Dit is wat ons betreft de best keuze voor permanent geplaatste antennes.

Deze kit bevat:

Antenne:

  • 12,5 meter Antenne litze naar keuze
  • 19 mm PVC pijpje voor de spoel
  • 5,50 meter 0,75 mm wikkeldraad voor de spoel
  • 25 mm krimpkous voor de isolatie van de spoel
  • 2x RVS kabelklem
  • 1x Eind Isolator
  • 1x Kabeloog 5mm
  • 1x Krimpkous voor kabeloog

1:49 Aanpassingstrafo:

  • IP65 behuizing 82x80x55 mm
  • Ring kern Amidon FT140-43
  • Wikkeldraad 0,75 mm
  • 100 pF condensator 1kV
  • PL 259 chassisdeel
  • Ringkern bevestigingsplaatje
  • RVS M3 6 mm schroeven 4x
  • RVS M3 veerring 4x
  • M3 kabelschoen
  • M5 kabelschoen
  • RVS (A4) M6 montage oog
  • RVS M6 moer
  • RVS M6 ring
  • RVS M6 veerring
  • RVS M5 boutje 25mm
  • RVS M5 vleugelmoer
  • RVS M5 moer 2x
  • RVS M5 ring 2x
  • RVS M5 veerring 2x
  • RVS M5 tandveerring 2x
  • RVS M3 boutje 12mm 4x
  • RVS M3 moer 4x
  • RVS M3 ring 4x
  • RVS M3 tandveerring 4x

Tips:

  • Hang de antenne zo veel mogelijk vrij van storende elementen
  • De antenne kan ook als sloper gebruikt worden.
  • Gebruik in geval van mantelstroom problemen een mantelstroom filter. Plaats dit filter niet direct bij het voedingspunt.

Extra informatie

Antenne Litze

Experimenteer Litze, Koper/Kevlar Litze, Koper/RVS Litze

8 beoordelingen voor 10/20/40 Endfed antenne kit, inclusief 100 Watt 1:49 Trafo

  1. THEO (geverifieerde eigenaar)

    Dit bouwkitje besteld, en de volgende dag in huis.
    Moet zeggen het ziet er allemaal verrassend goed uit.
    Ook het gevreesde printplaatje voor de rinkern lijkt me een handige oplossing voor de ringkern goed vast te zetten.
    De meeste onderdelen zitten mooi apart in zakjes wat bij elkaar hoort.
    Mijn eerste indruk 5 sterren, en de prijs is ook niets mis mee.
    Nu het bouwen en testen nog! 🙂

  2. Lennard (geverifieerde eigenaar)

    Snelle levering, duidelijke bouwbeschrijving, bouwpakket is ook zeker voor de beginner goed te doen. Zojuist met deze antenne een verbinding op 20 meter via SSTV met Rusland gemaakt. Prijs kwaliteit verhouding is super. Voor mij 5 sterren waard.

  3. THEO (geverifieerde eigenaar)

    Eindelijk goed weer, dus tijd om de boel af te regelen!
    Ik heb de maten van de tekening aangehouden behalve de lengte achter de spoel, die viel bij mij wat kleiner uit. Moet wel zeggen hij staat verticaal aan een Spider mast. Op 10 meter moet het kastje een stukje van de grond af dan krijg ik een swr van 1 op 1,2 tot 1 op 1,5 de andere banden ligt de meter plat. De eerste verbinding was gelijk met Ukraine met goed rapport. Al bij al een super antenne voor dat geld. Ook een beginner zal deze antenne zelf kunnen maken. Ook de materialen zijn van goede kwaliteit zoals het roestvrij staal. Daarom ook 5 sterren.

  4. Rick Minderhoud (geverifieerde eigenaar)

    Werkt fantastisch. als beginnende luisteramateur deze antenne besteld.
    bouwen was voor de eerste keer een leuk project.

    zeker de moeite waard!

  5. Benny (geverifieerde eigenaar)

    Super service en nette kit om in de avonduurtjes in elkaar te zetten. Duidelijke beschrijving.

  6. Hans mentink

    Hier het 49.1 balun besteld en in elkaar gezet.
    In de mast aan een aluminium buis horizontaal gemonteerd en wel aan aarde gelegd.
    Aardpen zit 9 meter in de grond.
    Zelf zwart installatie draad eraan dan coil en 1.83mtr draad.
    Swr op 20 meter 1.8 op 1 .
    40 meter 1.6 op 1
    Tussen transciever en balun zit 9mtr rg 58.
    Ben zeer tevreden.
    Maximale afstand gewerkt van 10700 km palou

  7. Jeffrey peters (geverifieerde eigenaar)

    Mooie kit duidelijke handleiding en makkelijk te bouwen. Verzending ging ook super snel volgende dag al in huis.

  8. mikkenie (geverifieerde eigenaar)

    De 10/20/40 Endfed besteld en binnen 2 dagen al in huis (besteld op een Zondag). De eerste indruk van de kit is uitstekend. Het scheelt gewoon een hoop zoekwerk langs meerdere winkels. Het materiaal is goed. De bouw van de 100W UNUN was goed te doen. Met de spullen daarna (letterlijk) het veld in (het veengebied bij Eemnes, JO22PG) De antenne aan een horizontale draad (zonweringkoord) op ongeveer 1,5 meter hoogte gehangen (tussen een paaltje en een fiets) en met de antenne analyzer op 20m in de band gezet. SWR is ongeveer 1:1 (SWR meter doet ‘niets’). Dezelfde vooravond nog enkele verbindingen binnen Europa kunnen maken met slechts 5 Watt SSB. Onder de gehoorde landen: Japan, Canada, VS, Brazilië, Noord Afrika, Rusland en grote delen van Europa. Het werkt dus. De spoel en 40m ‘staart’ komen later. Die band is toch nog dicht. Een aanrader. Vooral voor wie voornamelijk portabel wil uitkomen op HF.
