80/40/(15) multiband dipool antenne kit 800 watt

 66,00 82,00 Incl. BTW

Complete zelfbouw kit inclusief 800 Watt BalUn , Degelijke trekontlasting, Litze, RVS Montage materiaal, isolatoren en alle benodigdheden om de spoelen te maken.

Klik hier voor een uitgebreide bouwbeschrijving van de 800 Watt 1:1 Balun en diverse dipool antenne toepassingen

Deze kit bevat alle onderdelen om een 80/40/(15) multiband dipool antenne te maken.

Met handig bevestigingsplaatje voor de ringkern, hierdoor is lijmen niet meer nodig.

Totale lengte circa 24 meter.

Zie de complete onderdelenlijst en details over de antenne litze onderaan de pagina in de productomschrijving.

Selecteer hieronder uw antenne Litze!

Wissen

Beschrijving

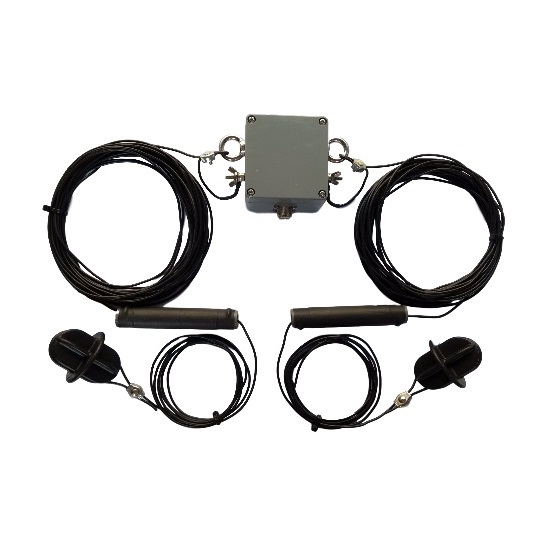

80/40/(15) multiband dipool antenne kit 800 watt, inclusief 1:1 Balun

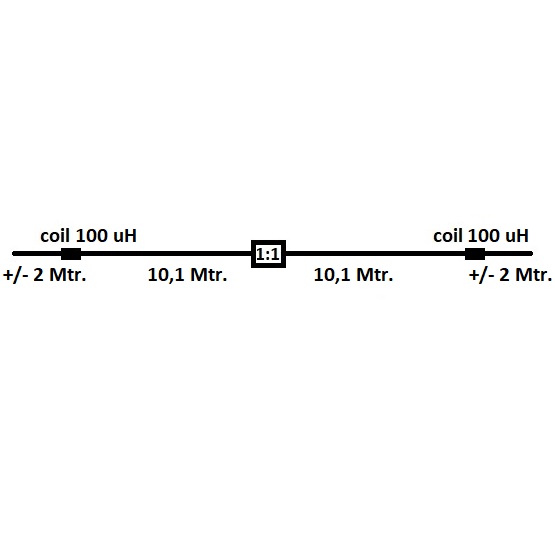

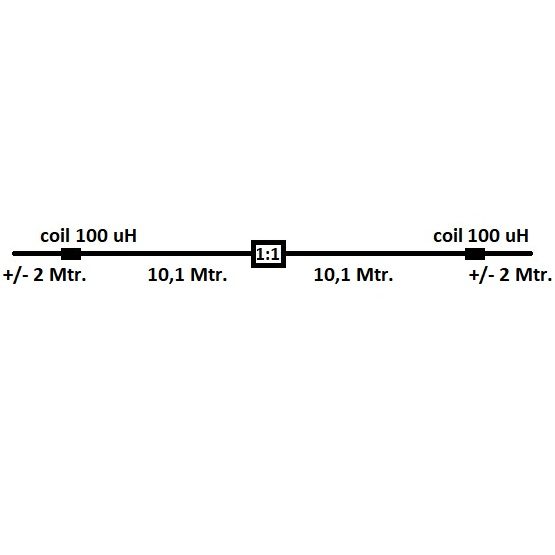

De 80/40/(15) multiband dipool antenne kit 800 watt is een halve golf dipool voor de 40 meter band en een verkorte halve golf dipool voor de 80 meter band. De verkorting op de 80 meter band wordt gerealiseerd door het plaatsen van twee spoelen in de antenne. Deze spoelen werken tevens als blokkade voor de 40 meter band. Met een simpele tuner kan ook op de 15 meter band  worden gewerkt. De antenne vormt namelijk drie halve golflengtes voor de 15 meter band. Zeker in een vaste opstelling heeft deze antenne zijn voordelen. Zo is de 80/40/(15) multiband dipool antenne symmetrisch zodat de ontvangst in veel gevallen rustiger zal zijn ten opzichte van asymmetrische antennes. Door het gebruik van een goede 1:1 BalUn worden mantelstromen voorkomen waardoor ook storing in uw omgeving wordt beperkt.  Door de symmetrische eigenschappen is geen aarde of tegen capaciteit nodig. Totale lengte circa 24 meter.

De belangrijkste reden om een BalUn te gebruiken is om er voor te zorgen dat de coax kabel geen onderdeel wordt van het antenne systeem en hierdoor ongewenst mee gaat stralen. Dit heeft allerlei vervelende effecten tot gevolg, denk aan: interferentie, inspraak, verstoord stralingspatroon van de antenne, onrustigere ontvangst. Dit laatste komt doordat niet alleen de mantel van de coaxkabel gaat stralen als er wordt gezonden maar de mantel werkt ook als ontvangstantenne.

De 80/40/(15) multiband dipool antenne kit 800 watt wordt geleverd met antenne litze naar keuze, inclusies: RVS kabelklemmen, isolatoren en alle benodigdheden om de spoelen te maken.

Litze

Experimenteer litze: Deze litze bestaat uit 1,0 mm2 gevlochten koperdraad met een UV bestendige zwarte mantel. De totale diameter is ongeveer 2 mm. prima geschikt voor experimenten of vakantie antennes. Doordat de kern slechts bestaat uit koper zal deze draad na verloop van tijd uitrekken en gaan doorhangen. De trekkracht van deze litze is daardoor ook beperkt.

Koper/Kevlar litze: Deze Antenne litze wordt speciaal voor HF Kits in Nederland geproduceerd. De draad bestaat uit een Kevlar kern met daar omheen 1,1 mm2 vertind koper vlechtwerk. 1x 0,4 mm Kevlar en 24x 0,25 mm koper. De mantel bestaat uit zwart UV bestendig PE. De totale diameter is ongeveer 2,5 mm. Trekkracht ca. 50 kg. Op deze manier wordt een sterke, soepele en relatief lichte litze verkregen.

Koper/RVS litze:  Deze Antenne litze wordt speciaal voor HF Kits in Nederland geproduceerd. De draad bestaat uit een RVS kern (7x 0,35mm) met daar omheen 1,0 mm2 vertind koper vlechtwerk. 7x 0,3 mm RVS en 14x 0,3 mm koper. De mantel bestaat uit zwart UV bestendig PE. De totale diameter is ongeveer 2,5 mm. Trekkracht ca. 100 kg. Dit is een robuuste antenne draad met een zeer lange levensduur. Dit is wat ons betreft de best keuze voor permanent geplaatste antennes.

Deze kit bevat:

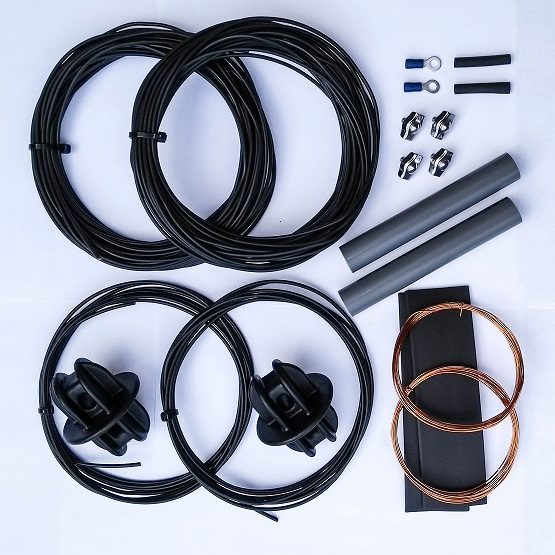

Antenne:
  • 2x 10,5 meter Antenne litze naar keuze
  • 2x 2,5 meter Antenne litze naar keuze
  • 2x 19 mm PVC pijpje voor de spoel
  • 2x 10 meter 0,5 mm wikkeldraad voor de spoel
  • 2x 25 mm krimpkous voor de isolatie van de spoel
  • 4x RVS kabelklem
  • 2x Eind Isolator
  • 2x Kabeloog 5mm
  • 2x Krimpkous voor kabeloog

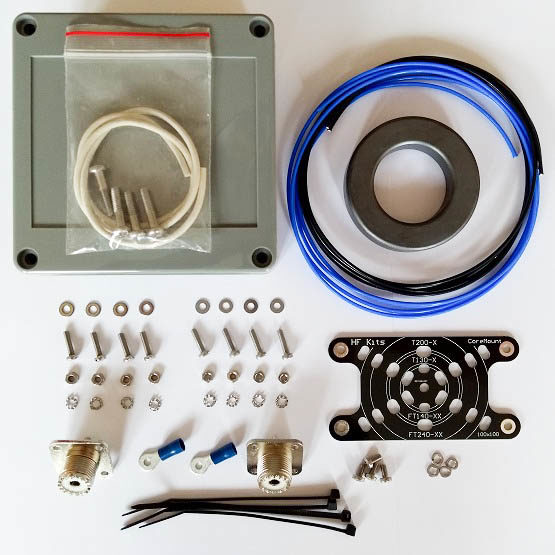

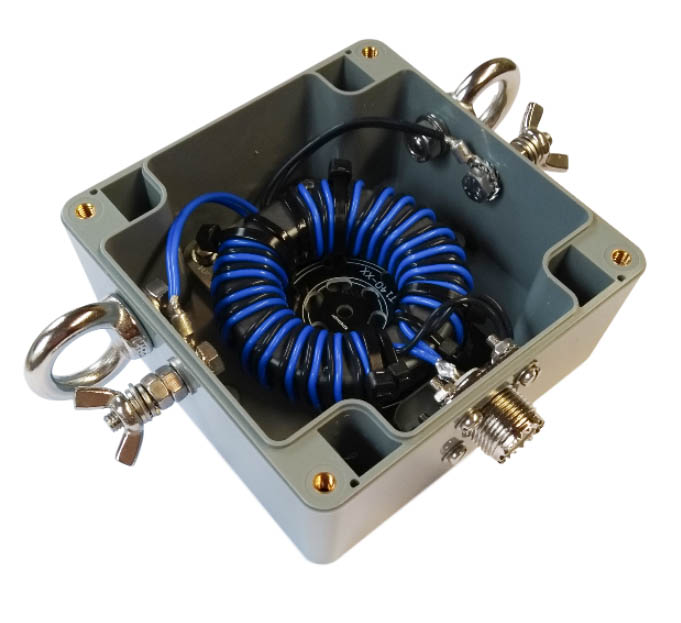

1:1 Balun:
  • IP65 behuizing 100 x 100 x 55 mm
  • Ring kern Amidon FT240-43
  • Wikkeldraad 18 AWG – 4x 85cm PTFE 19 x 0.25 mm koper “Silver plated”
  • PL 259 chassisdeel
  • Ringkern bevestigingsplaatje
  • RVS M3 6 mm schroeven 4x
  • RVS M3 veerring 4x
  • M3 kabelschoen
  • 2x M5 kabelschoen
  • 2x RVS (A4) M6 montage oog
  • 2x RVS M6 moer
  • 2x RVS M6 ring
  • 2x RVS M6 veerring
  • 2x RVS M5 boutje 25mm
  • 2x RVS M5 vleugelmoer
  • 4x RVS M5 moer
  • 4x RVS M5 ring
  • 2x RVS M5 veerring
  • 4x RVS M5 tandveerring
  • 4x RVS M3 boutje 12mm
  • 4x RVS M3 moer
  • 4x RVS M3 ring
  • 4x RVS M3 tandveerring

Klik hier voor een uitgebreide bouwbeschrijving van de 800 Watt 1:1 Balun en diverse dipool antenne toepassingen

Tips:

  • Hang de antenne zo veel mogelijk vrij van storende elementen
  • Het is mogelijk de antenne horizontaal of als inverted-V te gebruiken.
  • Hang het voedingspunt (stroom maximum) zo hoog mogelijk
