Antenne trap zelfbouw kit, ideaal voor draadantennes

 5,00 Incl. BTW

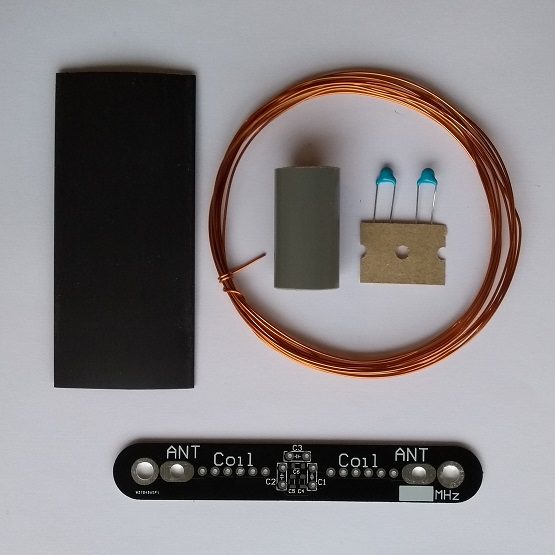

Deze zelfbouw antenne-trap kit bevat de volgende onderdelen:

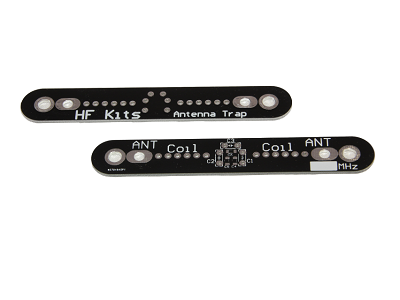

  • Basis printplaat voor antenne trap
  • PVC buisje voor spoel
  • Geëmailleerd koperdraad 0,75 mm, 3 meter
  • Krimpkous
  • 2x Condensator 100 pF 2kV

Klik hier! Antenne trap kit bouwbeschrijving

Op voorraad

Beschrijving

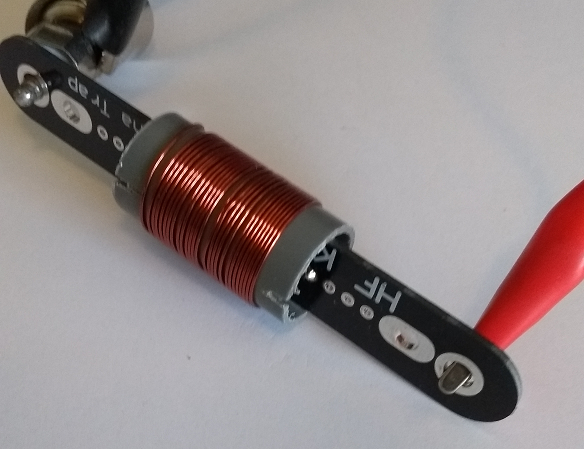

Antenne trap kit, deze kit bevat alles om uw eigen trap te kunnen fabriceren.

Een trap wordt gebruikt als blokkade voor één specifieke frequentie. Dit kan worden toegepast in bijvoorbeeld een draad antenne.

Een grid-dipper of spectrum-analyser is nodig om de trap af te stellen.

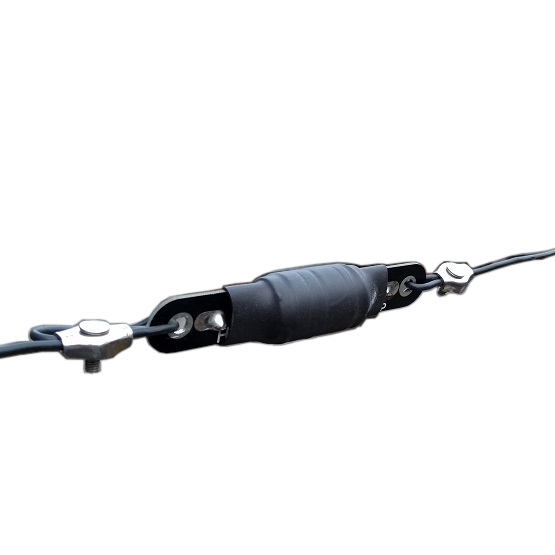

Voor lichte antennes en veldwerk kan rechtstreeks aan de trap worden gesoldeerd. Voor langere of permanent geplaatste antennes kan beter een degelijke trekontlasting worden gebruikt.

Klik hier!!! Antenne trap kit bouwbeschrijving

Voorbeeld 1: multiband dipool antenne voor de 10 en 20 meter band met behulp van antenne trap’s

Begin met het maken van twee trap’s die resonant zijn op de hoogste frequentie. Dat is de 10 meter band in dit voorbeeld. Als je de trap’s zo maakt dat de resonantie frequentie op 28,5 MHz ligt, (zie bouwbeschrijving) dan worden signalen met deze frequentie geblokkeerd. Begin nu met het maken van een standaard dipool antenne voor de 10 meter band. Dus een voedingspunt (bij voorkeur een 1:1 BalUn) en twee stukken antenne draad van ongeveer 2,5 meter ( 300 / 28,5 * 0,95 / 4 = 2,5 mtr). Begin met wat meer lengte dan valt er nog wat te knippen. Als je de antenne in resonantie hebt gebracht voor de 10 meter band kunnen de trap’s aan beide uiteinde worden geplaatst. Voeg nu ook gelijk de twee overige stukken antenne draad toe voor het 20 meter gedeelte. In ons voorbeeld ook ongeveer 2,5 meter per kant. Knip nu ook de uiteinde op lengte zodat de antenne op de 20 meter band in resonantie is. Het is ook mogelijk om deze truc nog een aantal keer toe te passen zodat er nog een aantal banden worden toegevoegd aan de antenne.

Voorbeeld 2: multiband eind gevoede  antenne voor de 40 en 60 meter band met behulp van een antenne trap

Begin met het maken van één trap die resonant is op de hoogste frequentie. Dat is de 40 meter band in dit voorbeeld. Als je de trap zo maakt dat de resonantie frequentie op 7,1 MHz ligt, (zie bouwbeschrijving) dan worden signalen met deze frequentie geblokkeerd. Begin nu met het maken van een standaard end fed antenne voor de 40 meter band. Dus een voedingspunt (1:49 aanpassingstrafo) en een stuk antenne draad van ongeveer 20 meter ( 300 / 7,1 * 0,95 / 2 = 20 mtr). Begin met wat meer lengte dan valt er nog wat te knippen. Als je de antenne in resonantie hebt gebracht voor de 40 meter band kan de trap aan het uiteinde worden geplaatst. Voeg nu ook gelijk het overige stuk antenne draad toe voor het 60 meter gedeelte. In ons voorbeeld ongeveer 7 meter. Knip nu ook de uiteinde op lengte zodat de antenne op de 60 meter band in resonantie is. Het is ook mogelijk om deze truc nog een aantal keer toe te passen. Hierdoor het mogelijk er meerdere banden aan toe te voegen.
